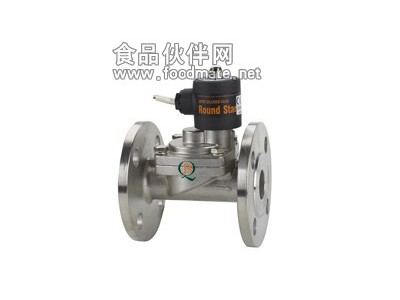

PS-16H不锈钢蒸汽电磁阀,不锈钢蒸汽电磁阀

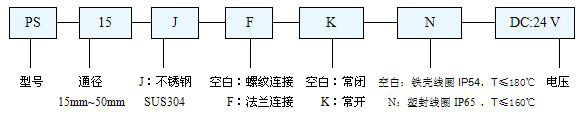

产品名称：PS不锈钢蒸汽电磁阀产品型号：PS一、不锈钢蒸汽电磁阀概述上海启标PS不锈钢蒸汽电磁阀是工业过程自动化控制系用的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。蒸汽电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。PS不锈钢蒸汽电磁阀主要用于蒸汽、空气、油品、腐蚀性液体、超净液体和食用液体等液体介质的控制。二、不锈钢蒸汽电磁阀原理　本阀为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀。常闭电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀工启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关关闭。常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由下下压差作用向上升起，主阀打开，阀门开启。三、不锈钢蒸汽电磁阀特点1、 耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性能良好。2、 耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。3、耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。4、可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。四、PS不锈钢零压差蒸汽电磁阀代号   五、不锈钢蒸汽电磁阀技术参数

型号		PS-15J	PS-20J	PS-25J	PS-32J	PS-40J	PS-50J	PS-15JF	PS-20JF	PS-25JF	PS-32JF	PS-40JF	PS-50JF
连接方式		G１/"	G３/"	G1"	G1½	G１¼	G２"	法兰	法兰	法兰	法兰	法兰	法兰
通径	mm	15	20	25	32	40	50	15	20	25	32	40	50
Cv 值		4.5	7.6	12	22	30	48	4.5	8.6	12	22	30	48
长L	mm	70	75	94	111	122	167	106	106	135	140	148	182
高H	mm	135	144	152	155	166	184	164	166	190	201	210	230
介质温度		-5~180℃
工作压力（压差）	kgf/cm2	常闭: 0.4 ~ 16;      常开: 0.4 ~ 10
耐压力	kgf/cm2	20
额定电压		220VAC:/50HZ   22VA;  110 VAC/50HZ  19VA;  DC24  10 W;  DC12   9 W ;  上下浮动:±10%；其他电压可以定制

特殊订货：1、过热水或常温介质时，您可选购氟橡胶密封件（Viton），订单中注明V，其介   质温度可达到150℃；2、如您需要工作压力25kgf/cm2可在订货中注明。安装注意事项：1、安装时应注意阀体上箭头应与介质流向一致；2、不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。3、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。4、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。5、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。6、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。应用领域：适用于石油、化工、冶金、纺织、食品、医疗、环保等其它工业部门的管理装置中，实现温度控制，节能和程序控制的自动化。 尽详细提供以上技术参数，方便我公司经营部及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务，竭诚欢迎国内外客商光临合作与洽谈业务，携手共创辉煌。
