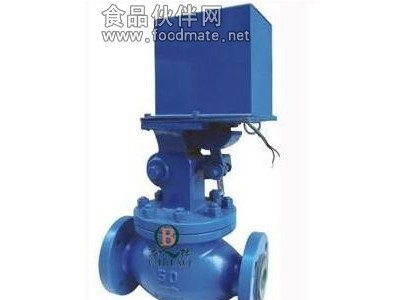

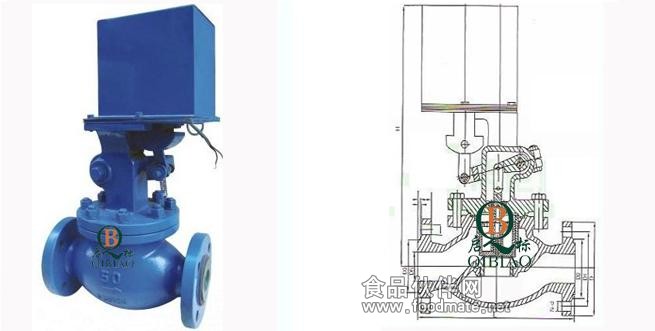

ZCZG(ZCZH)高温电磁阀,耐高温电磁阀,高温热油电磁阀产品名称：高温电磁阀,耐高温电磁阀,高温热油电磁阀产品型号：ZCZG、ZCZH 一、高温高压电磁阀概述ZCZG高温高压电磁阀其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，电磁阀主要是对管道中的介质进行双位自动调节和远程控制。二、高温高压电磁阀原理 电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。启标高温高压电磁阀断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。三、高温高压电磁阀特点耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。采用杠杆原理保证线圈和阀体彻底隔离四、高温高压电磁阀结构图
五、高温高压电磁阀技术参数
| 参数/型号 | ZCZG | ZCZH |
| 公称压力（MPa） | 2.5 | 4.0 |
| 工作压力（MPa） | 0.1～2.5 | 0.4～4.0 |
| 介质种类 | 轻油、蒸汽、热水 |
| 介质温度（℃） | ≤250 | ≤400 |
| 电源电压 | AC200V?DC24V其余规格可作特殊订货 |
| 公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
流量系数（Kv）
泄漏量（ml/min） | 按 JB/T7352-94规定动
按 JB/T7352-94.F规定 |
| 功率 | 170VA | 480VA |
| | | | | | | | | | |
六、高温高压电磁阀连接尺寸
| DN | L | H | D | D1 | D2 | D3 | b | f1 | f | n-d |
| 15 | 160 | 298 | 95 | 65 | 39 | 45 | 16 | 4 | 2 | 4－－Φ14 |
| 20 | 200 | 304 | 105 | 75 | 50 | 55 | 16 | 4 | 2 | 4－－Φ14 |
| 25 | 200 | 304 | 115 | 85 | 57 | 65 | 16 | 4 | 2 | 4－－Φ14 |
| 32 | 200 | 314 | 140 | 100 | 65 | 78 | 18 | 4 | 2 | 4－－Φ18 |
| 40 | 260 | 433 | 150 | 110 | 75 | 85 | 18 | 4 | 3 | 4－－Φ18 |
| 50 | 300 | 433 | 165 | 125 | 87 | 100 | 20 | 4 | 3 | 4－－Φ18 |
| 65 | 340 | 460 | 185 | 145 | 109 | 120 | 22 | 4 | 3 | 4－－Φ18 |
| 80 | 380 | 460 | 200 | 160 | 120 | 135 | 22 | 4 | 3 | 4－－Φ18 |
| 100 | 430 | 461 | 235 | 190 | 149 | 160 | 24 | 4.5 | 3 | 4－－Φ22 |
安装注意事项1、安装时应注意阀体上箭头应与介质流向一致；2、不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。3、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。4、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。5、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。6、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。应用领域：广泛应用航天、船舶重工、石油化工、冶金工业、电力装备、热电厂、生物制药、工业炉窑、干燥设备、暖通空调、电镀涂装、酿酒、食品工业、橡塑机械等。应用领域：广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。 尽详细提供以上技术参数，方便我公司经营部及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务，竭诚欢迎国内外客商光临合作与洽谈业务，携手共创辉煌。
