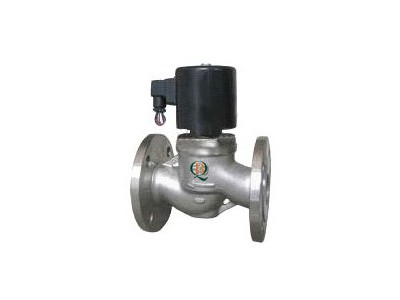

产品名称：不锈钢法兰电磁阀,不锈钢蒸汽电磁阀产品型号：ZBSF 一、不锈钢法兰电磁阀概述 ZBSF系列不锈钢法兰电磁阀是工业过程自动化控制系统用的执行器。安在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。不锈钢法兰电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。启标ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。二、不锈钢法兰电磁阀原理 ZBSF不锈钢法兰电磁阀 为分步动作直接先导式电磁阀，根据断电时所处开关状态的不同，可分为常闭电磁阀和常开电磁阀，线圈通电后衔铁在电磁力作用下先带动副阀开启，主阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，主副阀利用介质压力而紧密关闭。常开电磁阀，线圈通电后，衔铁在磁力作用下下移，推动副阀阀塞下移，直到和副阀座压紧，副阀关闭，由于主阀阀杯上下压差趋于相等，主阀阀杯由磁力和自重压紧密封面，阀门关闭。线圈断电，磁力为零，衔铁和副阀阀塞由弹簧作用上升，副阀打开，主阀阀杯内介质经副阀流走，压力下降，主阀阀杯由上下压差作用向上升起，主阀打开，阀门开启。三、不锈钢法兰电磁阀特点耐蚀：绝大部分零件用不锈钢或铸造不锈钢制成，防腐蚀性良好。耐热：电磁部分、密封件全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。可靠：结构简单、紧凑、融合了直动式和先导间接式电磁阀的优点，在低压差或压差为零情况下也能可靠工作。四、不锈钢法兰电磁阀用途ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统的执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的流体介质的通断或流量调节控制。本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质控制。五、不锈钢法兰电磁阀技术参数
| 工作介质 | 腐蚀性气体、超净流体、食用流体 ZBSF-1：气体用ZBSF-1Y：液体用 ZBSF-2：气体用ZBSF-2Y：液体用 | ||||||
| 介质温度°C | ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C | ||||||
| 公称压差（MPa） | 1.6 | ||||||
| 工作压差（MPa） | 0~1.6 | ||||||
| 电源电压 | AC220V其余规格可作特殊订货 | ||||||
| 使用寿命 | 按JB/T7352-94规定 | ||||||
| 额定流量系数（kv） | |||||||
| 泄漏量（ml/min） | 按JB/T7352-94.F规定 | ||||||
| 公称通径（mm） | 10 | 15 | 20 | 25 | 32 | 40 | |
| 功耗（VA） | 40 | 50 | |||||
六、不锈钢法兰电磁阀连接尺寸| DN | L | H | D | D1 | D2 | b | f | n-d |
| 10 | 130 | 153 | 90 | 60 | 41 | 14 | 3 | 4 -ф14 |
| 15 | 130 | 153 | 95 | 65 | 46 | 14 | 3 | 4 -ф14 |
| 20 | 150 | 153 | 105 | 75 | 56 | 16 | 3 | 4 -ф14 |
| 25 | 160 | 153 | 115 | 85 | 65 | 16 | 3 | 4 -ф14 |
| 32 | 180 | 176 | 140 | 100 | 76 | 18 | 3 | 4 -ф18 |
| 40 | 200 | 176 | 150 | 110 | 84 | 18 | 3 | 4 -ф18 |
| 50 | 230 | 192 | 165 | 125 | 99 | 20 | 3 | 4 -ф18 |
安装注意事项1、安装时应注意阀体上箭头应与介质流向一致；2、不可装在有直接滴水或溅水的地方且电磁阀应垂直向上安装。3、电磁阀应保证在电源电压为额定电压的15%-10%波动范围内正常工作。4、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用。5、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器。6、当电磁阀发生故障或清洗时，为保证系统继续运行，应安装旁路装置。应用领域：广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。 尽详细提供以上技术参数，方便我公司经营部及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务，竭诚欢迎国内外客商光临合作与洽谈业务，携手共创辉煌。
